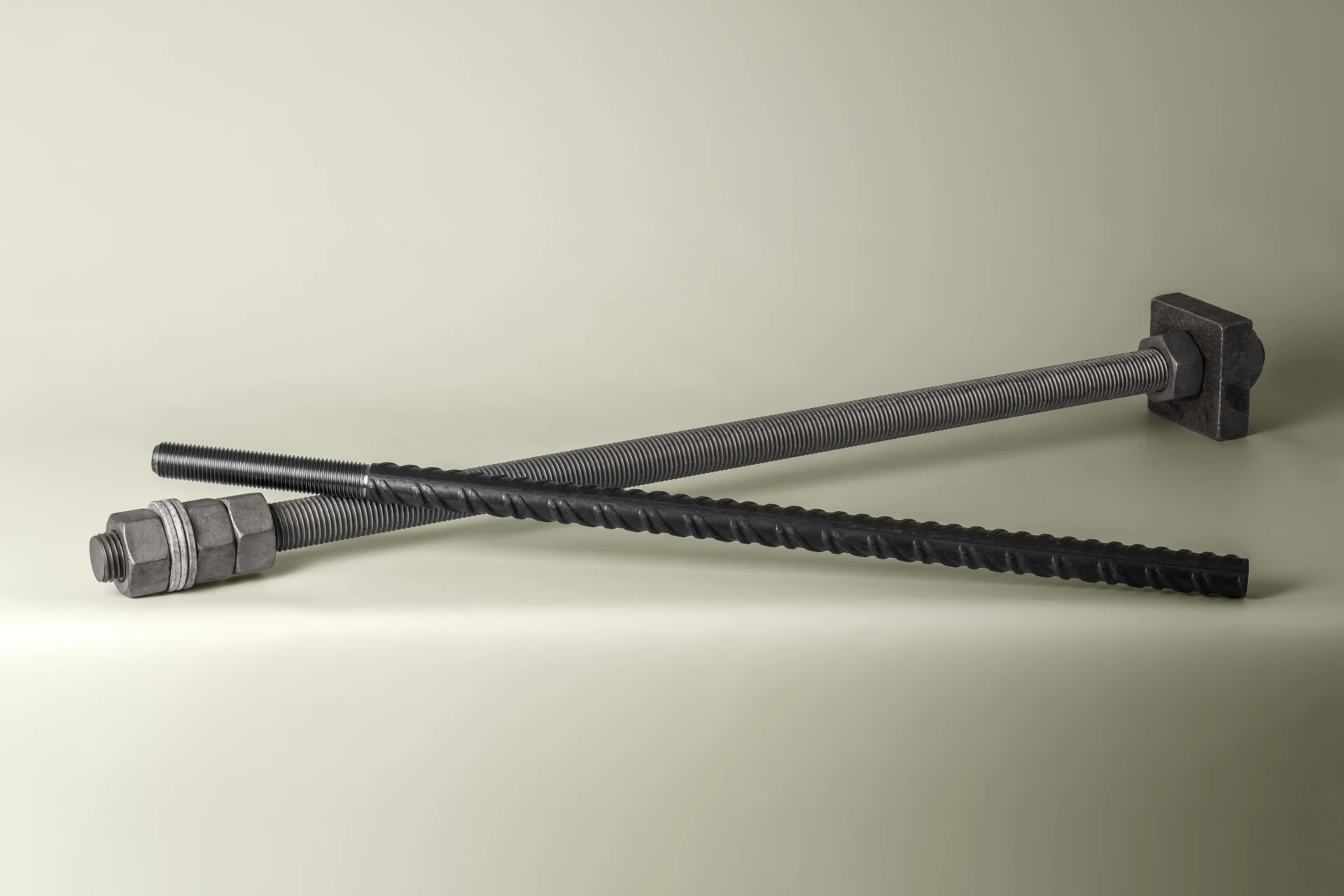

Ankerschrauben, Ankerbolzen, Steinschrauben & Anschweißenden

ALLGEMEINES

Der Begriff "Ankerschraube" ist nicht einheitlich definiert. Man versteht darunter verschiedene Arten von Schrauben. Andere Bezeichnungen sind auch "Fundamentschrauben", "Ankerbolzen" usw.

ANKERBOLZEN

Unter dem Begriff "Ankerbolzen" versteht man verschiedene Arten von Schrauben, die in der Regel in ein Fundament eingelassen werden, worauf dann eine Stahlkonstruktion o.ä. befestigt wird. Ankerbolzen können also in Beton eingelassen werden.

ANKERSCHRAUBEN

Ankerschrauben werden in der Regel in ein Fundament eingelassen um an den Ankerschrauben dann etwas zu befestigen. Wir fertigen Ankerschrauben standardmäßig wie unten angegeben. Ankerschrauben in speziellen Abmessungen, Festigkeitsklassen und Materialien fertigen wir gerne auf Anfrage.

FUNDAMENTANKER

Als Fundamentanker bezeichnet man Ankerschrauben die in ein Fundament eingelassen werden. Wir fertigen Fundamentanker standardmäßig wie unten angegeben. Fundamentanker in speziellen Abmessungen, Festigkeitsklassen und Materialien fertigen wir gerne auf Anfrage.

Abmessungen:
M 8 bis M 100

Längen:
50 mm bis 6000 mm

Ausführungen:

  • Doppelenden (Stababschnitt mit beidseitigem Gewinde)

  • Steinschrauben nach DIN 529 (Form A, B und C)

  • Krückstockanker (J-Anker)

  • Anschweißenden nach DIN 525

  • Hakenschrauben (L-Haken)

  • Sonderausführungen nach Zeichnung oder Kundenwunsch

Festigkeitsklassen/ Werkstoffe:
4.8, 5.6, 8.8, 10.9 Stahl, Edelstahl Rostfrei V2A und V4A, Sonderwerkstoffe auf Anfrage

Oberflächen:

Roh, galvanisch verzinkt, feuerverzinkt, spritzverzinkt, zinklamellenbeschichtet, wie z.B. Dacromet und Geomet.

Weitere Oberflächen auf Anfrage.

Sonderausführungen:
Ankerschrauben werden in ganz unterschiedlichen Ausführungen benötigt und eingebaut. Durch unsere Flexibilität sind wir in der Lage, auf die Anforderungen unserer Kunden zu reagieren. Wir liefern Ankerschrauben z.B.:

  • mit aufgebrachtem Schrumpfschlauch

  • mit einer Kombination aus Hüllrohr und Schrumpfschlauch

  • mit Bitumenanstrich

  • mit montierten Muttern und Scheiben

  • mit Gewindeschutznetz

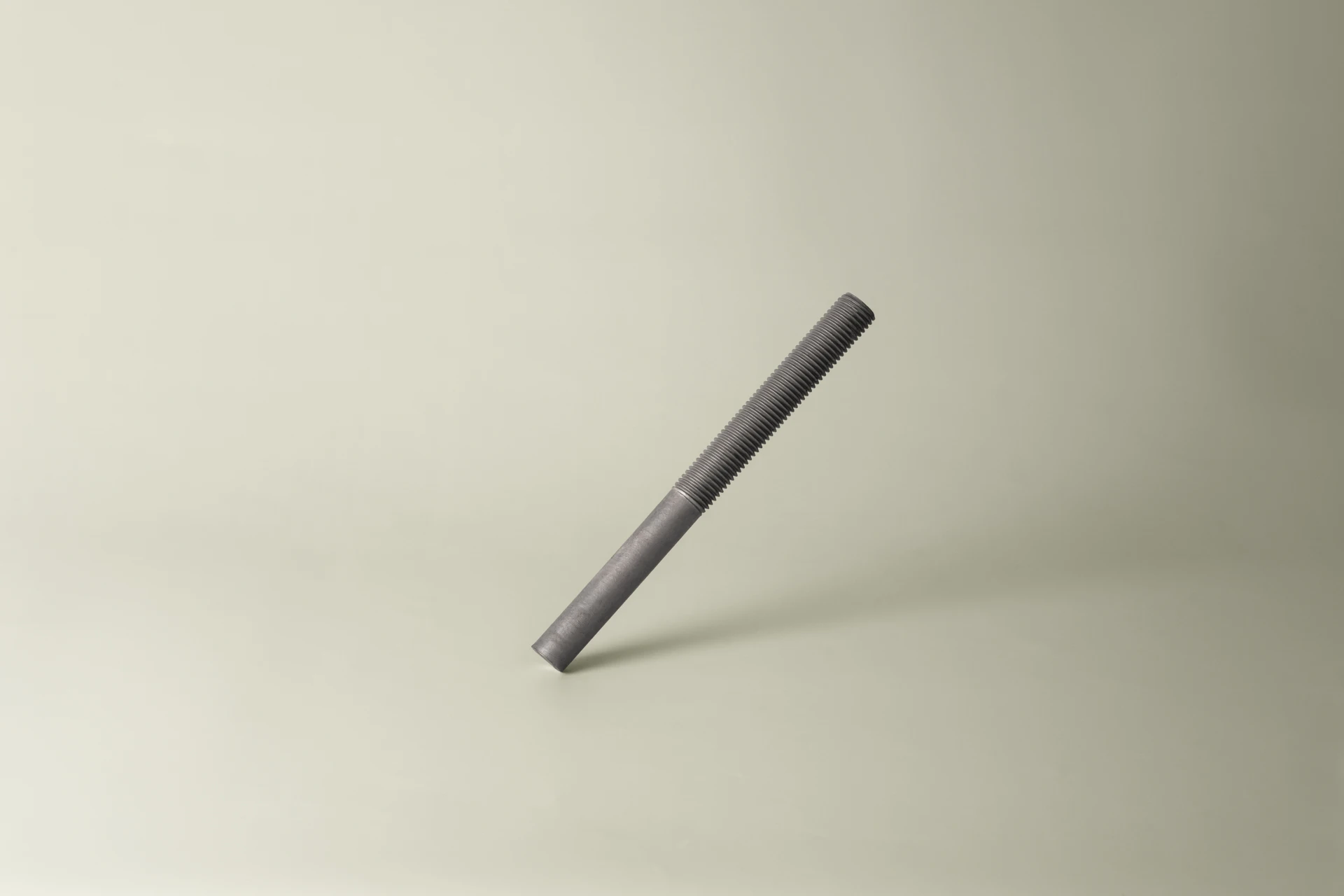

Gewindestücke & Gewindestangen DIN 976

GEWINDESTANGEN

Eine Gewindestange hat keine Werkzeugangriffe und ist lediglich ein langer Stab mit einem Außengewinde. Gewindestangen werden zum Beispiel einbetoniert, um anschließend einen Gegenstand an dem Betonsockel zu befestigen. Auch lassen sich mit drehenden Gewindestangen (mit Bewegungsgewinde) länger andauernde Schub- und Zugarbeiten verrichten.

Wir liefern Gewindestangen in den untenstehenden Materialien, Festigkeitsklassen und Abmessungen oder auf Anfrage auch in abweichenden Spezifikationen.

DIN 976

Wir fertigen Gewindestücke und Gewindestangen nach DIN 976 in den folgenden Abmessungen, Werkstoffen und Festigkeitsklassen.

DIN:
DIN 976

Abmessungen:
Regelgewinde: M 6 bis M 120
Feingewinde: M 8x1 bis M 64x4
UNC/UNF: 5/16“ bis 1 ½“
Trapezgewinde: TR 10x3 bis TR 60x9
Sondergewinde auf Anfrage

Längen:
20 mm bis 6000 mm

Festigkeitsklassen/ Werkstoffe:
4.8, 5.6, 5.8, 8.8, 10.9, 12.9
Stahl, Messing, Edelstahl Rostfrei A2-70, A4-70, diverse Sonderwerkstoffe

Oberflächen:
Roh/blank, galvanisch verzinkt, feuerverzinkt, spritzverzinkt, zinklamellenbeschichtet, wie z.B. Dacromet, Geomet.
Weitere Oberflächen auf Anfrage.

Ausführungen:

  • Form A (ohne Fase)

  • Form B (mit Fase)

  • Mit Schlitz

  • Mit (Dach-)Spitze

  • gestempelt oder farblich markiert

Diverse andere Anarbeitungen auf Anfrage möglich

Lagerware:
Gewindestangen in 4.8, 8.8,10.9 und 12.9 in 1 m-/2 m-/3 m-Längen, Gewindestücke in 4.8 M 8 und M 10 verzinkt bis 200 mm Gesamtlänge in gängigen Größen.
Die Lieferung von Gewindestücken ist je nach Abmessung auch kleinkartoniert möglich!

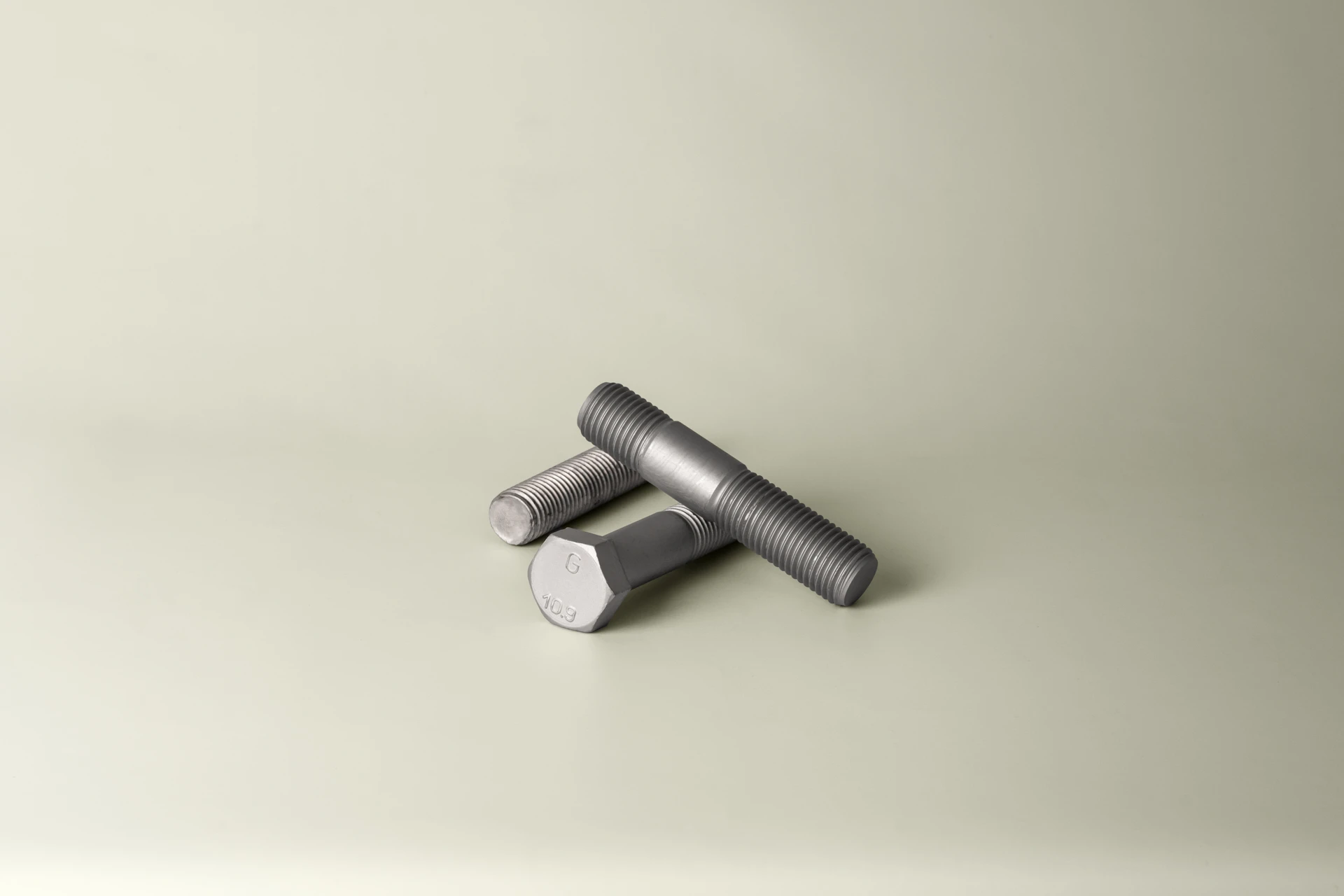

Stiftschrauben & Doppelenden

STIFTSCHRAUBEN

DIN 835 Stiftschraube (Einschraubende=2d)
DIN 938 Stiftschraube (Einschraubende=1d)
DIN 939 Stiftschraube (Einschraubende=1,25d)
DIN 940 Stiftschraube (Einschraubende=2,5d)
DIN 949-1 Stiftschraube mit metrischem Festsitzgewinde MFS (Einschraublänge=2d)
DIN 949-2 Stiftschraube mit metrischem Festsitzgewinde MFS (Einschraublänge=2,5d)
Sonderstiftschrauben nach Zeichnung oder Muster

Abmessungen:
M 6 bis M 100

Festigkeitsklassen/ Werkstoffe:
5.6, 5.8, 8.8, 10.9 Stahl, Edelstahl Rostfrei A2-70, A4-70
Weitere Werkstoffe auf Anfrage

Oberflächen:
Schwarz, galvanisch verzinkt, feuerverzinkt, dickschichtpassiviert, phosphatiert, zinklamellenbeschichtet.

Lagerware:
DIN 938 und DIN 939 in den Güten 5.8 und 8.8 von M 6 bis M 24 in gängigen Abmessungen aus Vorrat.
Die Lieferung ist je nach Abmessung auch kleinkartoniert möglich!

DIN 835

Wir fertigen gemäß DIN 835 Stiftschrauben (Einschraubende=2d) sowie Sonderstiftschrauben nach Zeichnung oder Muster.



DIN 938

Wir fertigen gemäß DIN 938 Stiftschrauben (Einschraubende=1d) sowie Sonderstiftschrauben nach Zeichnung oder Muster.



DIN 939

Wir fertigen gemäß DIN 939 Stiftschrauben (Einschraubende=1,25d) sowie Sonderstiftschrauben nach Zeichnung oder Muster.



DIN 940

Wir fertigen gemäß DIN 940 Stiftschrauben (Einschraubende=2,5d) sowie Sonderstiftschrauben nach Zeichnung oder Muster.



DIN 949-1

Wir fertigen gemäß DIN 949-1 Stiftschrauben mit metrischem Festsitzgewinde MFS (Einschraublänge=2d) sowie Sonderstiftschrauben nach Zeichnung oder Muster.



DIN 949-2

Wir fertigen gemäß DIN 949-2 Stiftschrauben mit metrischem Festsitzgewinde MFS (Einschraublänge=2,5d) sowie Sonderstiftschrauben nach Zeichnung oder Muster.

DOPPELENDEN

Doppelenden fertigen wir nach Zeichnung oder Ihren Vorgaben.

Abmessungen:
M 6 bis M 120


Längen:
Bis 6000 mm


Festigkeitsklassen/ Werkstoffe:
4.8, 5.6, 5.8, 8.8, 10.9 Stahl, Edelstahl Rostfrei V2A und V4A
Weitere Werkstoffe auf Anfrage

Oberflächen:
Roh, galvanisch verzinkt, feuerverzinkt, zinklamellenbeschichtet, wie z.B. Dacromet, Geomet, phosphatiert, dickschichtpassiviert.
Weitere Oberflächen auf Anfrage.


Ausführung:
Dünnschaft mit gerolltem Gewinde; Vollschaft mit gerolltem oder geschnittenem Gewinde; verschiedene Anarbeitungen wie z.B. Fasen, Stempeln etc. sind möglich

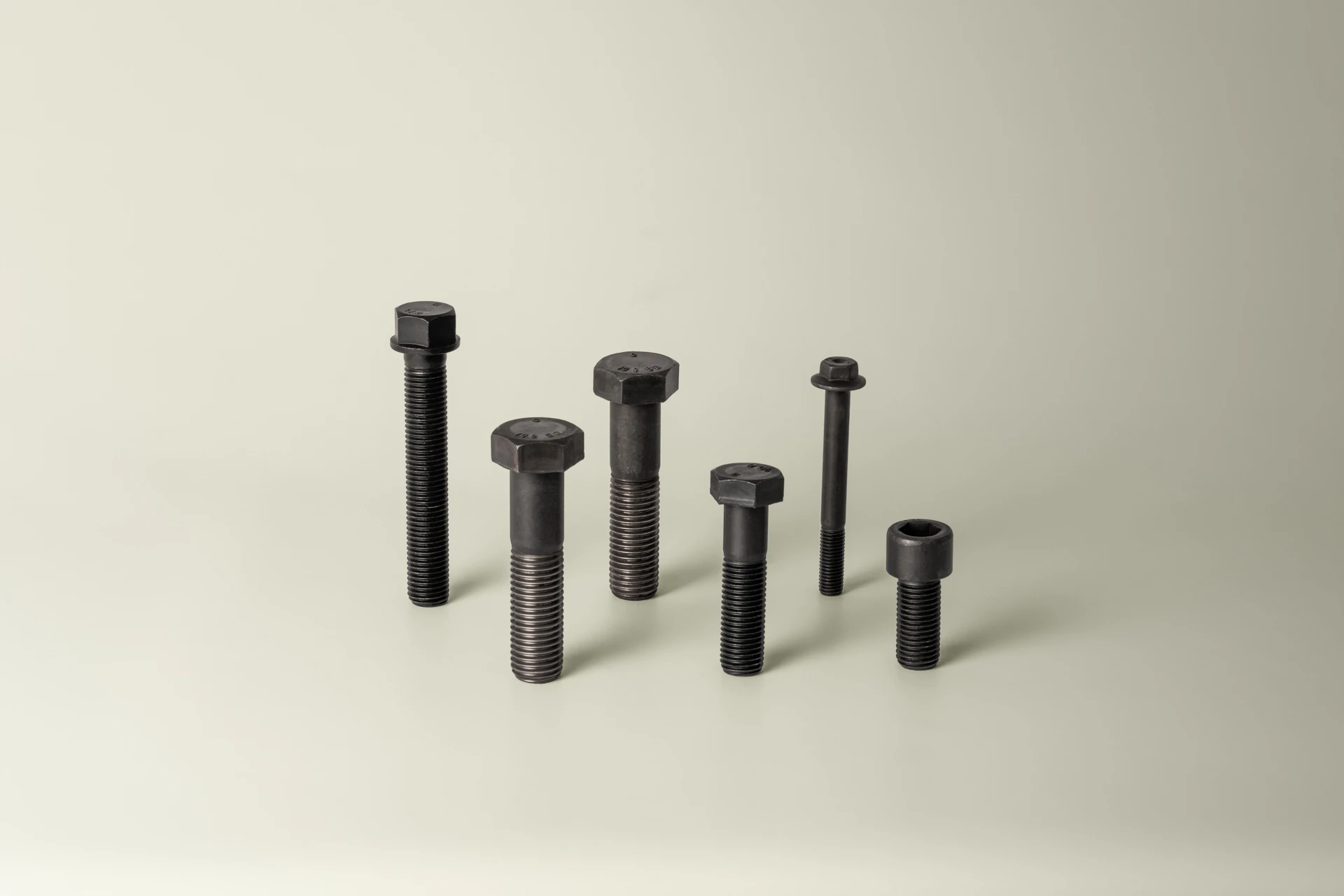

Sechskantschrauben & Innen-sechskantschrauben

DIN:
DIN EN ISO 4014 (DIN 931): Sechskantschraube mit Schaft


DIN EN ISO 4017 (DIN 933): Sechskantschraube mit Gewinde bis Kopf


DIN EN ISO 8765 (DIN 960): Sechskantschraube mit metrischem Feingewinde und Schaft


DIN EN ISO 8676 (DIN 961): Sechskantschraube mit Feingewinde und Gewinde bis Kopf


DIN EN ISO 4762 (DIN 912):

Zylinderschraube mit Innensechskant


Abmessungen:
M6 8mm – 100mm
M8 12mm – 120mm
M10 16mm – 300mm
M12 20mm – 300mm
M14 25mm – 300mm
M16 25mm – 300mm
M18 30mm – 300mm
M20 30mm – 200mm
M24 45mm – 200mm
M27 50mm – 200mm
M30 50mm - 200mm

Festigkeitsklassen:
8.8, 10.9, 12.9 (4.8, 5.8, 6.8 auf Anfrage)

Nachbearbeitung:
Drehen, Bohren, Schleifen

Oberflächen:
Roh, Galvanisch Feuerverzinkt, Dickschichtpassiviert, Phosphatiert, Zink-Nickel, Geomet® 321/500. Weitere Oberflächen nach VDA 235 - 104 auf Anfrage.

Lagerware:
Gängige Abmessungen der DIN 931, 933, 912 in Festigkeitsklassen 10.9 und 12.9.

Verpackung:
Die Lieferung ist in jeder gewünschten Verpackungseinheit möglich.

Sonstiges:
Optoelektronische Sortierung (100% Prüfung )

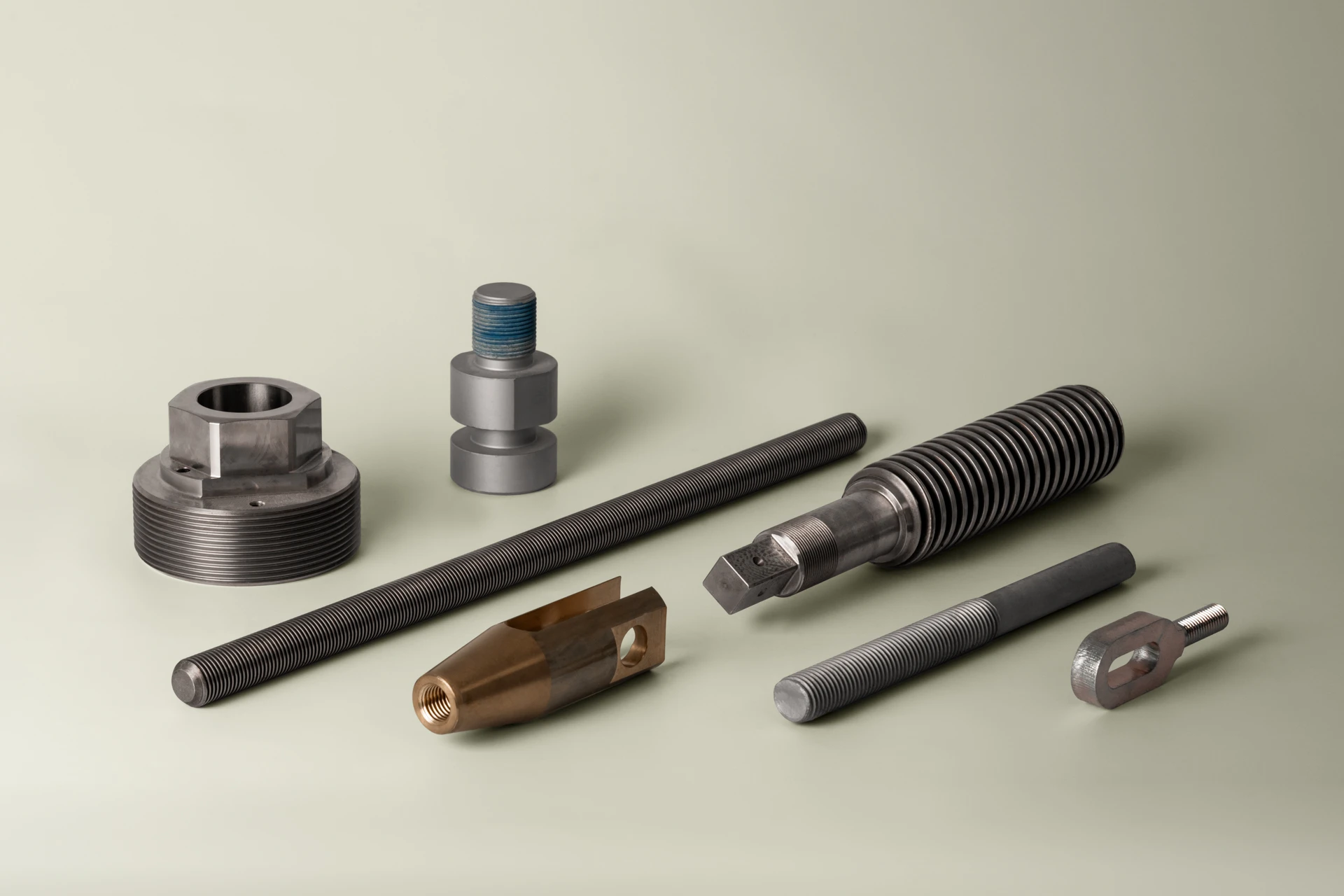

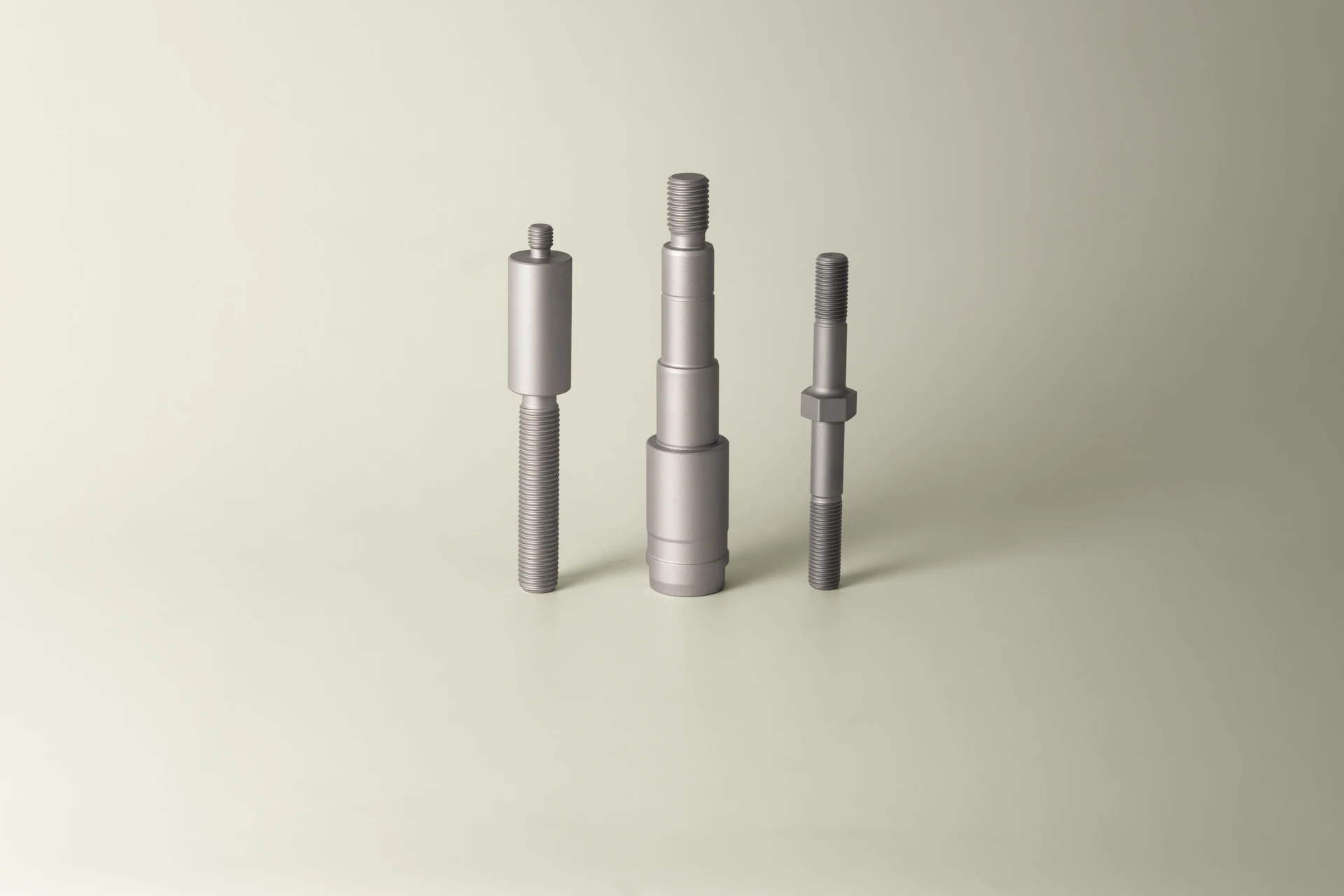

Präzisionsdrehteile

Abmessungen:
Bis Ø 80 mm von der Stange
Bis Ø 250 mm im Futter


Komplexe Bearbeitungen sind durch angetriebene Werkzeuge und rückwärtige Bearbeitung möglich. Großserien sind durch vollautomatische Zuführungen wie Portallader und Lademagazin wirtschaftlich zu realisieren.


Werkstoffe:
Automatenstähle, Vergütungsstähle, warmfeste und kaltzähe Stähle, rostfreie Stähle, Aluminium, Messing, Kupfer, Kunststoffe
Weitere Werkstoffe auf Anfrage

Nachbearbeitung:
Schleifen, Fräsen, Bohren, Biegen, Gewindeschneiden, Gewinderollen, Räumen.


Wärmebehandlungen:
Alle gängigen Verfahren:
Vergüten, Härten, Einsatzhärten, Induktionshärten, Nitrieren. Weitere Verfahren auf Anfrage.


Oberflächen:
Roh/blank, galvanisch verzinkt, feuerverzinkt, spritzverzinkt, zinklamellenbeschichtet, wie z.B. Dacromet, Geomet.
Weitere Oberflächen auf Anfrage.

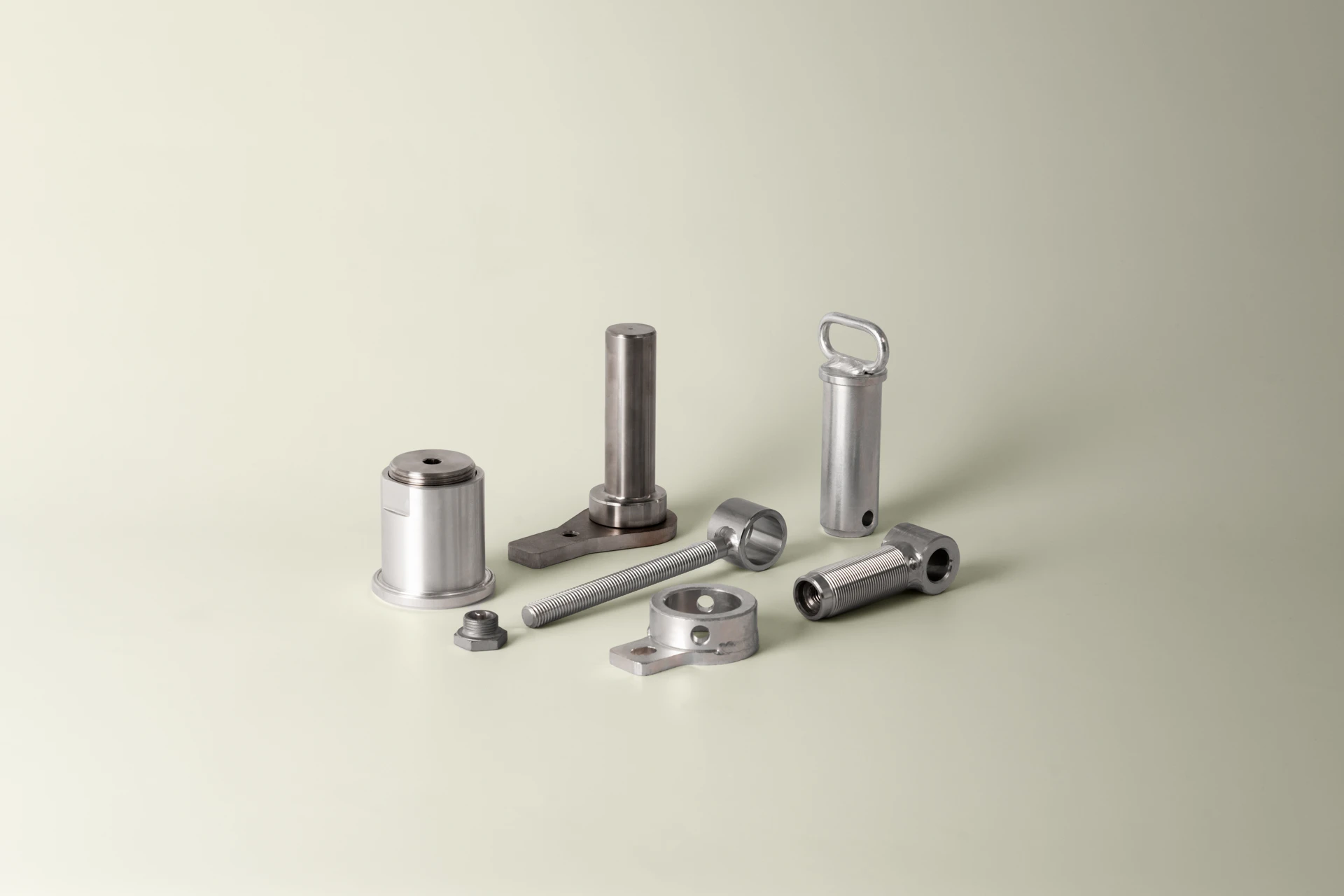

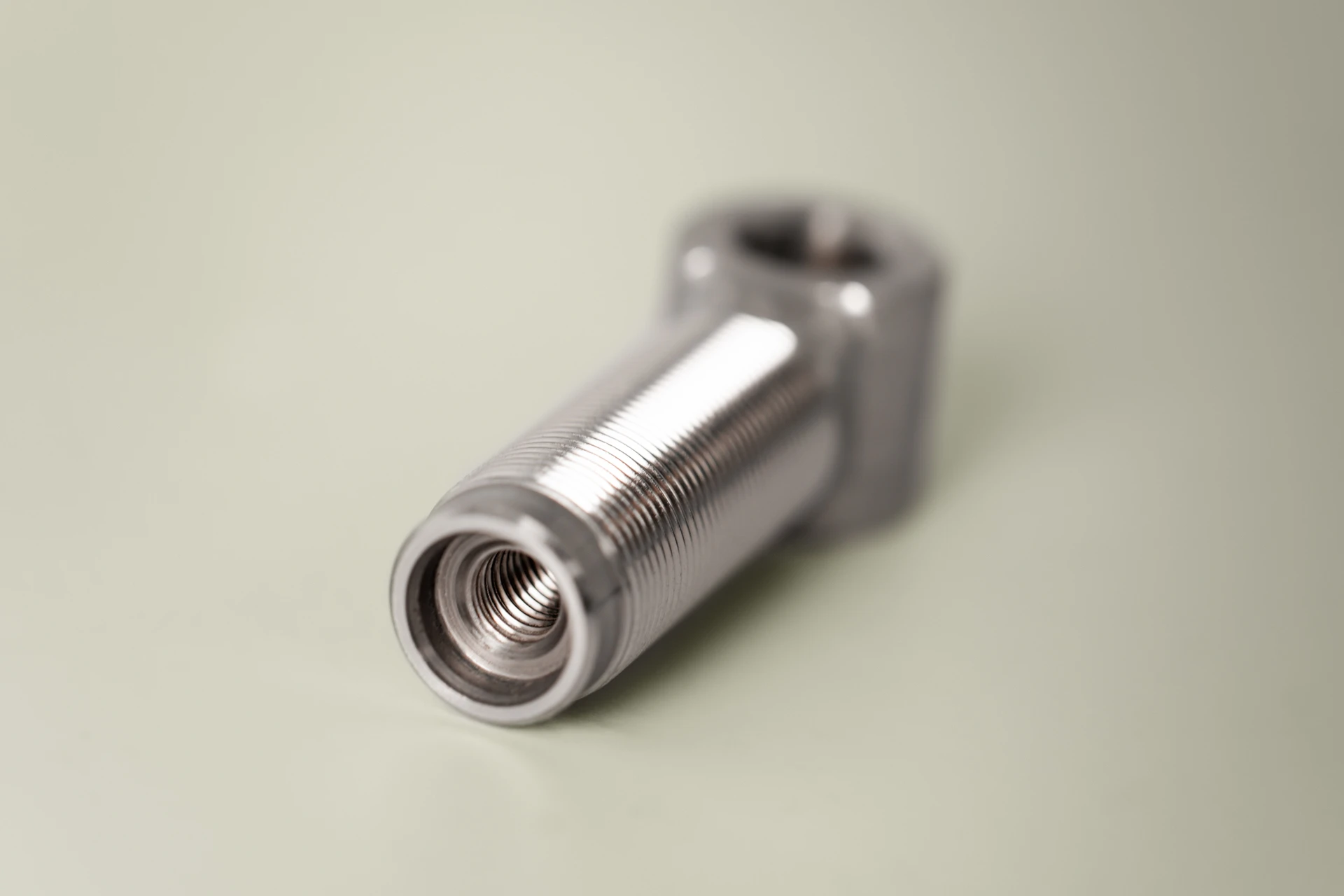

Baugruppen

Allgemein:
Wir fertigen Ihr System auf Wunsch bis zur montage- oder verkaufsfertigen Einheit. Wir komplettieren unsere Einzelteile gemäß spezieller Kundenforderungen zu Baugruppen. Einfache Montagearbeiten bis hin zu anspruchsvollen Schweißbaugruppen gehören zu unserem umfangreichen Fertigungsprogramm. Ein qualifiziertes Netzwerk ausgewählter Kooperationspartner und Lieferanten ermöglicht es uns, auch komplexe Baugruppen zu liefern. Prüfungen und Funktionstests werden nach Ihren individuellen Anforderungen durchgeführt und dokumentiert.

Verfahren:
Montieren, Kleben, Schweißen, Prägen, Verpressen, Biegen, Verschrauben, Verbohren, Nieten.


Wärmebehandlungen:
Alle gängigen Verfahren: Vergüten, Härten, Einsatzhärten, Induktionshärten, Nitrieren. Weitere Verfahren auf Anfrage.


Oberflächen:
Galvanisch Verzinken, Zinklamellenbeschichten z.B. Geomet® 321/500, Eloxieren, Phosphatieren, Nitrocarburieren, Tenifer®-Behandlung. Weitere Oberflächen auf Anfrage.
